台車類 カタログINDEX ⇒ 台車総合PDF

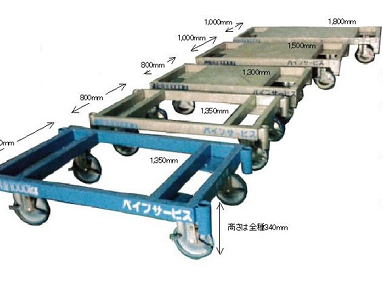

パイプ台車
豊富なサイズ展開で用途を選ばないオリジナル台車
■フラットタイプと床無しタイプの2種類をご用意。
■積み重ね可能なので収納にも場所をとりません。
■名入れオプション対応品
※最大積載荷重はあくまでも車輪が地面に設置した状態に限ります。
※収納イメージ
| パイプ台車 | |||||
| 品番 | 幅(mm) | 長さ(mm) | 積載荷重(kg) | 重量(kg) | 車輪径(mm) |
| D-1200床無し | 800 | 1350 | 1000 | 46 | 200 |
| D-1200フラット | 800 | 1350 | 1000 | 65 | 200 |
| D-1500フラット | 1000 | 1500 | 1000 | 71～84 | 200 |
| D-1800フラット | 1000 | 1800 | 1000 | 82 | 200 |
パイプ台車 カタログ ■PDF

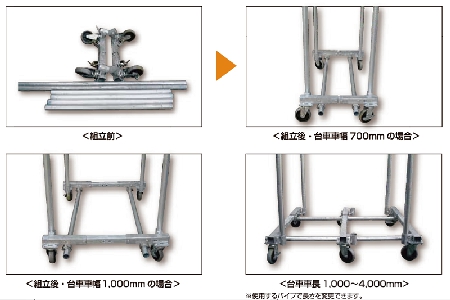

フリー台車(メッキ仕様)
パイプとの組み合わせで自由自在！現場の強い味方です。
■組立式なのでコンパクト。持ち運びにも便利です。
■積載物に合わせたサイズ変更が可能。
(台車車長 1,000～4,000mm)
※使用するパイプで長さを変更できます。
※単管パイプは別注です。
※2,500mm以上の場合は本体3本の使用をおすすめします。
※収納イメージ
| フリー台車 | ||
| 台車車幅 | 車輪径 | 重量 |
| 700/850/1000 | 150mm(ウレタン) | 13.6kg |
※最大積載荷重 300kg(1本あたり)
※最大積載荷重はあくまでも車輪がすべて地面に設置した状態に限ります。
※停止中は必ずストッパーを掛けて下さい。
※吊り下げ・クレーン作業・フォークリフト作業には使用できません。
フリー台車 カタログ ■PDF
手押し車
| 手押し車 | ||||
| 品番 | 幅(mm) | 全高(mm) | 積載荷重(kg) | 重量(kg) |
| NF-300 | 600 | 900 | 300 | 23 |
| NF-301 | 790 | 1240 | 500 | 40 |
手押し車 カタログ ■PDF
※フルセット仕様で吊る場合は専用の吊り金具
(オプション)を必ずご使用下さい。
PKコンテナー
| PKコンテナー | ||||||||||
| 品番 |
外寸長さ (mm) |
外寸幅 (mm) |
外寸高さ (mm) |
内寸長さ (mm) |
内寸幅 (mm) |
内寸高さ (mm) |
車輪径 (mm) |
重量 (フル) |
重量 (架台/柱) |
積載荷重 (kg) |
| PK-2000 | 2000 | 1000 | 1300 | 1900 | 900 | 1000 | 200 | 155 | 110 | 1000 |
| PK-3000 | 3000 | 1000 | 1300 | 2900 | 900 | 1000 | 200 | 195 | 140 | 1000 |
| PK-4000 | 4000 | 1000 | 1300 | 3900 | 900 | 1000 | 200 | 240 | 165 | 1000 |
| 品名 | 品番 | 重量(kg) | PK-2000 | PK-3000 | PK-4000 |
| 架台 | K-2 | 100 | 1 | ||
| 〃 |
K-3 | 125 | 1 | ||
| 〃 | K-4 | 150 | 1 | ||
| 柱 | KH-1 | 2.5 | 4 | 6 | 6 |
| フレーム | K-10 | 7.5 | 2 | 2 | 2 |
| 〃 | K-15 | 10 | 4 | ||
| 〃 | K-20 | 15 | 2 | 4 | |
| キャスター | K-8 | 4 | 4 | 4 |
※積載重量 1,000kg
※最大積載荷重はあくまでも車輪が地面に設置した状態に限ります。
PKコンテナー カタログ ■PDF
■移動に便利なキャスター付。
■折り畳み可能で収納時も場所をとりません。
メッシュパレット
| メッシュパレット | |||||||
| 品番 |
外寸長さ (mm) |
外寸幅 (mm) |
外寸高さ (mm) |
車輪径 (mm) |
金網 (mm) |
積載荷重 (mm) |
重量 (mm) |
| SW-2 | 650 | 900 | 780 | 150 | 50×50 | 500 | 48 |
| SW-3 | 800 | 800 | 950 | 150 | 50×50 | 600 | 65 |
| SW-4 | 1200 | 1000 | 1000 | 1060 | 50×50 | 800 | 105 |
※キャスターはゴム製です。
※最大積載荷重はあくまでも車輪が地面に設置した状態に限ります。
メッシュパレット カタログ ■PDF
ハンガーパレット
| ハンガーパレット | |||||||
| 品番 |
外寸長さ (mm) |
外寸幅 (mm) |
外寸高さ (mm) |
車輪径 (mm) |
金網 (mm) |
積載荷重 (kg) |
重量 (kg) |
| HP-1PS | 1020 | 846 | 920 | 150 | 100×50 | 700 | 95 |
| HP-2PS | 1210 | 1065 | 1080 | 150 | 100×50 | 700 | 105 |
■フォークリフト移動、ワイヤー吊り移動、台車移動が可能なマルチパレット。
■折り畳みも容易でコンパクトに収納できます。
※最大積載荷重はあくまでも車輪が地面に設置した状態に限ります。
ハンガーパレット カタログ ■PDF
フタ付パレット
| フタ付パレット | |||||||
| 品番 |
外寸長さ (mm) |
外寸幅 (mm) |
外寸高さ (mm) |
車輪径 (mm) |
金網 (mm) |
積載荷重 (kg) |
重量 (kg) |
| SW-3F | 1000 | 800 | 950 | 150 | 50×50 | 600 | 70 |
■保管に最適！盗難防止にも！
■メッシュパレットと同様、組立・折り畳みが容易です。
■ブルーシートやネットなどを併用すれば更なる盗難防止効果はもちろん、雨・風や直射熱等も防げます。
※最大積載荷重はあくまでも車輪が地面に設置した状態に限ります。
フタ付パレット カタログ ■PDF
ハンドパレット
| ハンドパレット | |||||
|
最大荷重 (kg) |
最低位 H1(mm) |
最高位 H2(mm) |
ステアリングホイール Φ×幅(mm) |
ロードホイール Φ×幅(mm) |
重量 (kg) |
| 1500 | 80 | 200 | 180×70 ステレオ | 80×73 ウレタン | 75 |
|
フォーク外幅 W-1(mm) |
フォーク内幅 W-2(mm) |
フォーク長さ L-1(mm) |
フォーク長さ L-2(mm) |
フォーク長さ L-3(mm) |
全長 (mm) |
全高 (mm) |
| 520 | 220 | 1070 | 947 | 789 | 1450 | 1170 |
ハンドパレット カタログ ■PDF
